最小的石英晶體振蕩器即將量產

來源:http://www.huaxiaqing.com 作者:konuaer 2013年02月19

    最小的石英晶體振蕩器即將量產
2012年愛普生發表世界上最小的石英晶體振蕩器研發成功,并且已量產。此款小體積振蕩器的量產將會給數碼產品帶來不小的設計體積變化。隨著智能手機以及無線數碼終端的快速發展,小體積的石英晶體振蕩器是必不可少的數碼產品心臟,晶體振蕩器有著新能高,穩定好,工作溫度寬,頻率范圍廣闊,該產品的量產將給科技一日千里的今天帶來福音。
精工愛普生株式會社(總經理:碓井 稔,以下簡稱為“愛普生晶振”)將“SG-210S*H系列”石英晶體振蕩器產品化,并將于2012年年底起開始批量生產。該系列產品以高穩定的基波(*1)激發80MHz至170MHz的高頻帶振蕩,還實現了2.5mm×2.0mm的小規格尺寸。
近年來隨著數字設備的高速化和網絡大容量化的不斷進展,這些設備中使用的工作時鐘也朝著高頻化的方向迅速發展。作為時鐘源使用的高頻石英晶體振蕩器的外形尺寸大多為7.0mm×5.0mm,規格較大;振蕩器中內建的石英振蕩單元主要采用三次諧波(*2)振蕩,其穩定性與基波振蕩相比較差。因此,市場對小型、高穩定的高頻進口晶體振蕩器的需求不斷高漲。
為了回應市場需求,愛普生充分發揮自身的優勢,應用將石英材料與“MEM”相組合的“QMEMS(*3)”技術,本次將“SG-210S*H系列”產品化。該系列產品實現了2.5mm×2.0mm的小型尺寸,并在其內建的石英晶體振蕩單元中采用了穩定性高的基波振蕩。
QMEMS(印制蝕刻晶體單元)技術在低頻帶已取得了實績。這次,我們應用本項技術我們應用本項技術只把激勵電極附近薄型化(反向臺構造(*4)),從而既實現了2.5mm×2.0mm的小尺寸,又以高頻帶的基波振蕩而獲得了高穩定性。作為高速時鐘源而被重視的相位抖動(*5)為0.3ps Typ,耗電量與本公司原有產品相比減少了約70%。
本系列產品將為實現通信系統的高速穩定及大容量做出貢獻。今后,愛普生仍將以QMEMS技術為核心,發揮自身優勢提供元器件解決方案,為顧客的安全放心和舒適便利而盡力。
【“SG-210S*H系列”石英晶體振蕩器的主要特點】
?高穩定性(低抖動)
相位抖動: 0.3 ps Typ (“SG-210SCH”100MHz)
?小規格封裝
外形尺寸: 2.5mm×2.0mm×t0.8mm Typ.

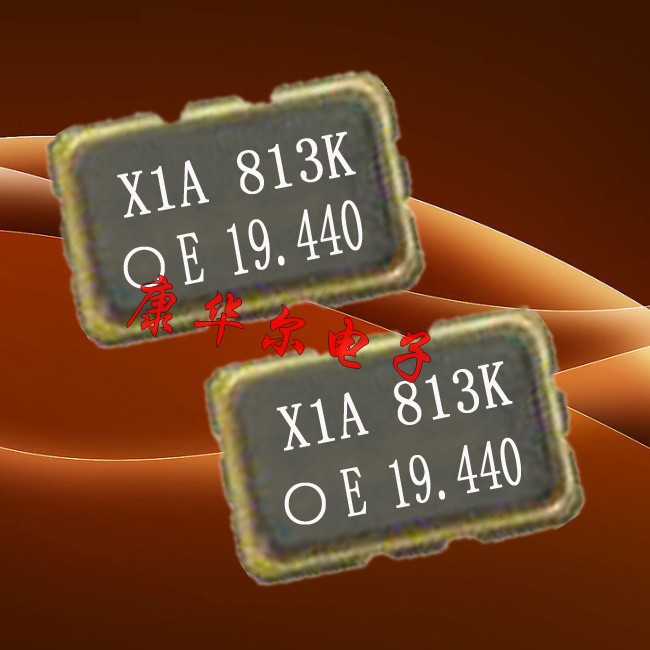

?低耗電(比本公司原有產品降低了約70%) 新產品“SG-210SCH”100MHz : 4.6mA(無負載) 原有產品“TCO-7086X1A”100MHz : 14mA(無負載)
相關石英晶振以及振蕩器【主要規格】


產品型號 規格 條件
SG-210SEH SG-210SDH SG-210SCH
電源電壓(Vcc) 1.8V±10% 2.5V±10% 3.3V±10%
輸出頻率范圍 80MHz~170MHz
工作溫度范圍 -20℃~70℃ / -40℃~85℃
頻率公差 B:±50x10-6  C:±100x10-6 -20℃~70℃
B:±50x10-6  C:±100x10-6 -40℃~85℃
消耗電流 6mA Max 7mA Max 9mA Max 80MHz~125MHz、
無負載
8mA Max 9mA Max 11mA Max 125.1MHz~170MHz、
無負載
占空比 45%~55% CL=15pF
相位抖動 0.3ps Typ.
(0.7ps Max.)
0.3ps Typ.  (0.6ps Max.) 偏移 12kHz~20MHz
輸出電平 CMOS
外形尺寸 2.5mm x 2.0mm x t0.8mm (Typ.)

有源晶振【術語說明】

(*1)基波
用石英晶體單元的振動模式中的基本振動(一次)而產生的振動。
(*2)諧波
以基波為一次諧波相繼存在的高次振動模式。
(*3)QMEMS
“QMEMS”是具有高穩定、高精度等優越性能的石英材料“QUARTZ”和“MEMS”(精微加工技術)組合成的造詞。與以半導體為材料的MEMS相對應,以石英為原料進行精微加工而提供小型化、高性能的石英晶體元器件被稱為“QMEMS”。“QMEMS”是精工愛普生株式會社的注冊商標。
(*4)反向臺構造
把主電極部分的厚度加工成10μm左右的薄型,支持部分及振蕩單元外圍部分保持足夠的厚度以抗沖擊的結構。
(*5)相位抖動
將相位噪音在一定范圍的偏差頻率內積分所得的數值,是抖動的參數之一。
