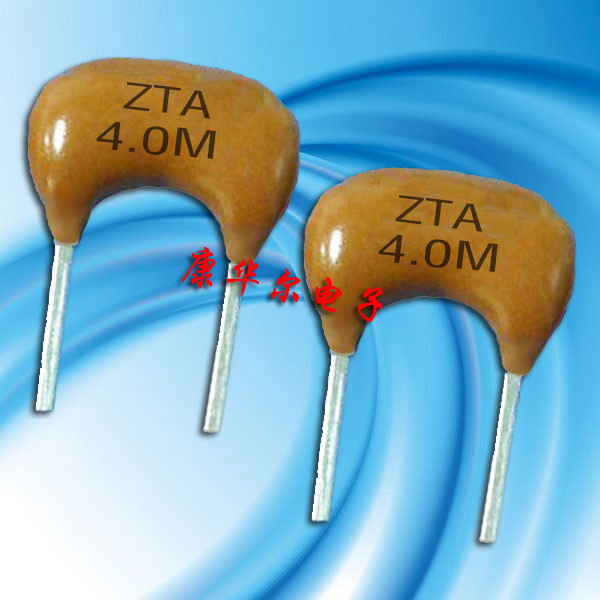

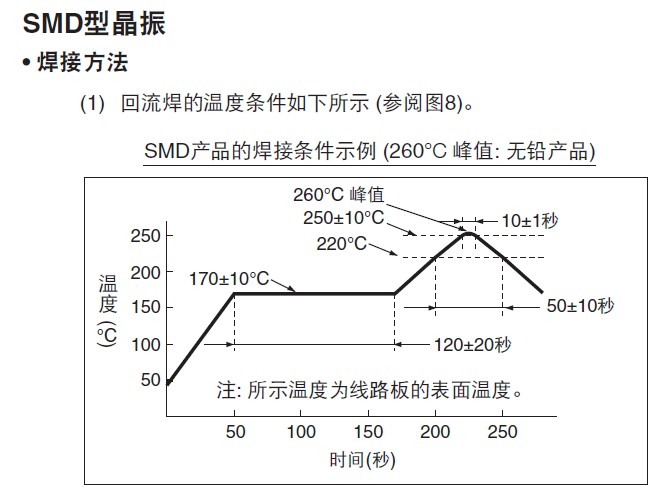

解決不起振的【陶瓷晶振】就這么簡單！
來源：http://www.huaxiaqing.com 作者：konuaer 2013年10月15
首先講的是晶振故障，陶瓷晶振與集成電路不匹配、復位程序錯誤等。
如果此集成電路不是用作放大器，用任何方式都不能產生振蕩。因此，應首先對集成電路進行運行檢查，檢查集成電路運行十分簡單，只需將集成電路的輸入端子接上電源或接地來檢查輸出信號是否反轉。如果集成電路用于逆變器，輸出信號必須反轉。如果集成電路用于逆變器，但仍不能產生振蕩，陶瓷晶振(振蕩電路) 一定有問題。
造成此問題的原因可能是電路常數不當或陶瓷晶振自身有故障。如果電路常數正確，即使陶瓷晶振的電特性在規定等級內不穩定。
通常大家都比較關注石英晶振，石英晶體振蕩器，貼片晶振這些市場上比較常用電子元件，隨著科技的發展以及電子產品不斷的創新和改版，用進口晶振的廠家比較多，于其是進口貼片晶振受到電子產品界廣泛應用，所以他們都還是比較關注這些類晶振的產品質量，晶振停振等現象，但還是會有用戶會去關注陶瓷晶振，那么今天我們要說的就是關于陶瓷晶振發生停振現象或不能進行振蕩的原因，下面就來分析一下。
比如說: 諧振電阻增加很少，那么電路也會產生正常的振蕩。如果電路常數不當，陶瓷晶振電特性的波動就會導致振蕩停止。
下面是解決陶瓷晶振停振的方法：
解決陶瓷晶振停振關系到振蕩電路中陶瓷晶振電特性波動的振蕩穩定性稱為額外增益。振蕩額外增益與陶瓷晶振的“R1”有關。當“R1”增加時，額外增益減少。為了檢查振蕩穩定性，用阻抗分析儀或網絡分析儀來測量單一陶瓷晶振的特性。對比有缺陷的陶瓷晶振和正常陶瓷晶振，可以發現不同的特性。
如果停振現象發生溫度改變時，用干燥機或冷凍機改變溫度，再檢查陶瓷晶振的特性。如果陶瓷晶振沒有異常，發生了或很可能發生停振現象，其原因可能是電路常數不當。這種情況下，應核對電路常數，因為對于不同的集成電路，其電路常數會有很大變化。
在電路常數中，負載電容“CL” (CL1/CL2) 非常重要。如果負載電容過高，電路增益就會減少。相反，如果負載電容過低，電路就不能產生合適的相差，也會造成額外增益減少。要檢查此參數，就得測量負載電容的振幅特性。為此，在1/10至10倍這個范圍內，改變“CL” (CL1=CL2) 的標準值 (例: 有3個端子的產品的電容),觀察輸入V1振幅的變化.
當負載電容合適時，觀察最大振幅。如果反饋電阻 (Rf) 過大，當印刷電路板的絕緣電阻由于某種原因減小時，反饋就會停止，導致振蕩停止。此現象是由不穩定的直流偏壓造成的。為了找到原因，拆除陶瓷晶振，再使用探測器測量偏壓，此探測器應與集成電路輸出端子相連。就會發現，偏壓幾乎與VDD相同，但是正常情況下，偏壓應為VDD/2。當振蕩電路增加阻值約為1MΩ時，外部反饋電阻就可以解決此問題。
最后再補充一下如果在實際應用中遇到晶振停振，要結合實際情況和產品規格，必要時可尋找我們共同確認，大量晶振不起振造成整機無電問題，有很多客人最初懷疑晶振本體問題，不良機臺更換新晶體后仍然出現不良，最后和我們一起反復測試，確認為主板雜散電容造成，最后更換輸入輸出電容就解決了。
如果此集成電路不是用作放大器，用任何方式都不能產生振蕩。因此，應首先對集成電路進行運行檢查，檢查集成電路運行十分簡單，只需將集成電路的輸入端子接上電源或接地來檢查輸出信號是否反轉。如果集成電路用于逆變器，輸出信號必須反轉。如果集成電路用于逆變器，但仍不能產生振蕩，陶瓷晶振(振蕩電路) 一定有問題。
造成此問題的原因可能是電路常數不當或陶瓷晶振自身有故障。如果電路常數正確，即使陶瓷晶振的電特性在規定等級內不穩定。
通常大家都比較關注石英晶振，石英晶體振蕩器，貼片晶振這些市場上比較常用電子元件，隨著科技的發展以及電子產品不斷的創新和改版，用進口晶振的廠家比較多，于其是進口貼片晶振受到電子產品界廣泛應用，所以他們都還是比較關注這些類晶振的產品質量，晶振停振等現象，但還是會有用戶會去關注陶瓷晶振，那么今天我們要說的就是關于陶瓷晶振發生停振現象或不能進行振蕩的原因，下面就來分析一下。
比如說: 諧振電阻增加很少，那么電路也會產生正常的振蕩。如果電路常數不當，陶瓷晶振電特性的波動就會導致振蕩停止。下面是解決陶瓷晶振停振的方法：
解決陶瓷晶振停振關系到振蕩電路中陶瓷晶振電特性波動的振蕩穩定性稱為額外增益。振蕩額外增益與陶瓷晶振的“R1”有關。當“R1”增加時，額外增益減少。為了檢查振蕩穩定性，用阻抗分析儀或網絡分析儀來測量單一陶瓷晶振的特性。對比有缺陷的陶瓷晶振和正常陶瓷晶振，可以發現不同的特性。
如果停振現象發生溫度改變時，用干燥機或冷凍機改變溫度，再檢查陶瓷晶振的特性。如果陶瓷晶振沒有異常，發生了或很可能發生停振現象，其原因可能是電路常數不當。這種情況下，應核對電路常數，因為對于不同的集成電路，其電路常數會有很大變化。
在電路常數中，負載電容“CL” (CL1/CL2) 非常重要。如果負載電容過高，電路增益就會減少。相反，如果負載電容過低，電路就不能產生合適的相差，也會造成額外增益減少。要檢查此參數，就得測量負載電容的振幅特性。為此，在1/10至10倍這個范圍內，改變“CL” (CL1=CL2) 的標準值 (例: 有3個端子的產品的電容),觀察輸入V1振幅的變化.
當負載電容合適時，觀察最大振幅。如果反饋電阻 (Rf) 過大，當印刷電路板的絕緣電阻由于某種原因減小時，反饋就會停止，導致振蕩停止。此現象是由不穩定的直流偏壓造成的。為了找到原因，拆除陶瓷晶振，再使用探測器測量偏壓，此探測器應與集成電路輸出端子相連。就會發現，偏壓幾乎與VDD相同，但是正常情況下，偏壓應為VDD/2。當振蕩電路增加阻值約為1MΩ時，外部反饋電阻就可以解決此問題。
最后再補充一下如果在實際應用中遇到晶振停振，要結合實際情況和產品規格，必要時可尋找我們共同確認，大量晶振不起振造成整機無電問題，有很多客人最初懷疑晶振本體問題，不良機臺更換新晶體后仍然出現不良，最后和我們一起反復測試，確認為主板雜散電容造成，最后更換輸入輸出電容就解決了。
