石英晶體產生壓電效應時應該注意的一些事項
來源：http://www.huaxiaqing.com 作者：帝國科技編輯部 2016年06月29
石英晶體其實在我們生活中并不陌生,我們現代的電子產品中都會用到石英晶體諧振器和晶體振蕩器,從居里夫人發現石英晶體以來到目前已經發生了巨大的變化,這一變化影響著我們的生活,讓我們不得不重點去關注它.當石英晶體在某個方向受到外力的作用而變形時,其內部就會產品極化現象,同時在其表面會產生極性相反的電荷.當外力消失時,又恢復到不帶電的狀態.因此,這就是我們稱它為石英晶體的壓電效應.當產生晶體發生壓電效應整個電路會遇到哪些事項值得我們去注意呢？
晶體等效電路

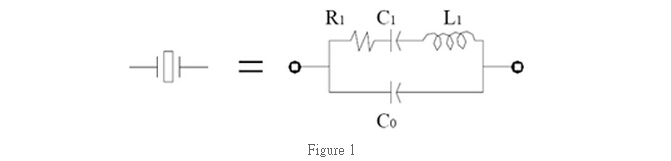

石英晶體的等效電路被釋放的基本元素的晶體特性和性能.它由一個動態電容CL,電感LL,串聯電阻C0和并聯電容RL.前三個參數被稱為“運動參數”的石英晶體元件.見圖1
串聯諧振
當一個晶體在串聯諧振（Fs）工作時,它看起來在電路中的電阻.因此,在Fs的阻抗是接近零.在一個精心設計的串聯諧振電路中,相關性不是一個問題,負載電容不需要被指定.見圖2
并聯諧振

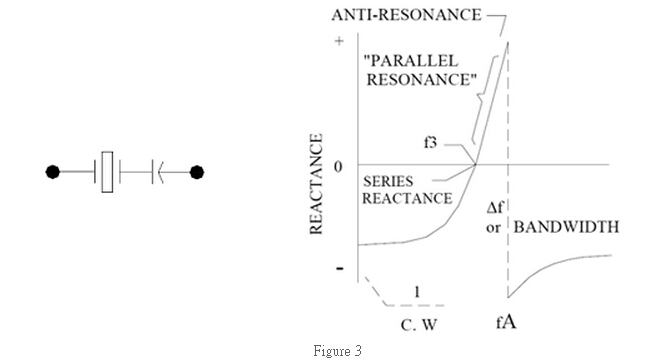

當一個晶體在并聯諧振（FS）時,它在電路中看起來是感性的.因此,負載電容的作用是非常重要的,在選擇穩定的振蕩點.在并聯電路設計中,應指定負載電容的氯離子.見圖3
在切割和切割的晶體之間的差異
在切割晶體和bt切割晶體具有不同的角度切割（35度對在根本上與49度對bt切割）.這兩種類型有相同的振動模式（厚度剪切）.然而,在50MHz基本BT切晶體略厚（2mils）相比,其在減少（1.3mils）.在切割和切割時,有不同的溫度和頻率曲線.（見圖4,5和6）

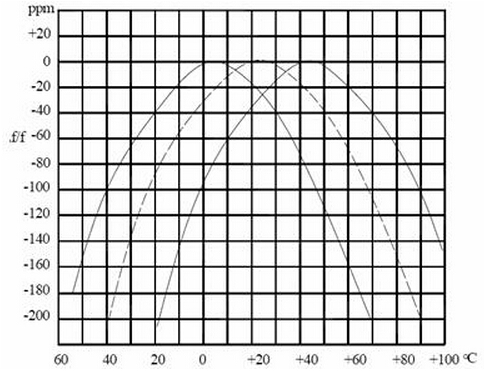

圖4.切割的頻率溫度曲線

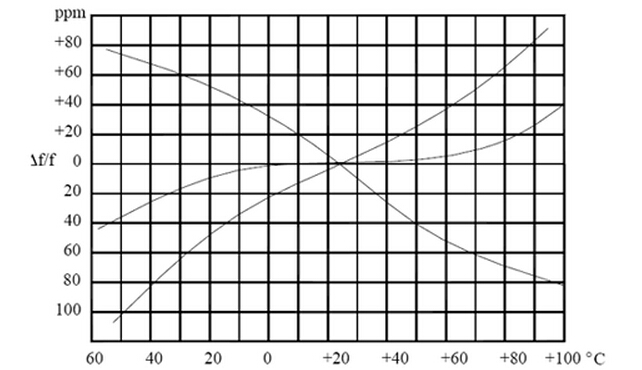

圖5.在切割晶體中的典型溫度特性

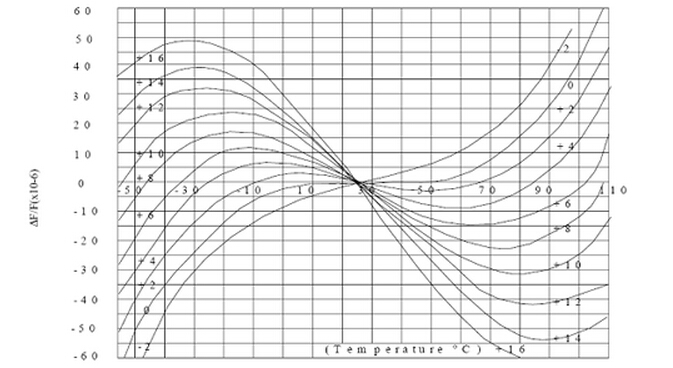

圖6.bt切割晶體的典型溫度特性
隨著近代科學技術的發展,人們對石英晶體進行了廣泛的研究,目前正在發揮著它的積極作用,由于天然的晶體資源有限,所有采用的都是人造石英晶體,因其壓電效應被制作出石英晶體振蕩器,具有極高的頻率穩定性,而被廣泛使用于要求頻率穩定度高的設備中.
